Borulu Yerden Isıtma / Yerden Serinletme

Yerden serinletme, yerden ısıtma sisteminin tersine çalışan bir iklimlendirme çözümüdür ve özellikle sıcak havalarda iç mekanları serinletmek için kullanılır. Bu sistem, yerden ısıtma sistemlerinde olduğu gibi yer altına yerleştirilen boru hatları aracılığıyla çalışır, ancak bu sefer su soğutulur ve zemine gönderilir. Yerden serinletme, düşük enerji tüketimiyle etkili bir serinletm sağlamak için tasarlanmıştır.

Yerden Serinletme Sistemi Nasıl Çalışır?
Yerden serinletme, temel olarak şu şekilde işler:

Serinletme Suyu: Sistem, yer altına döşenen borulara soğutulmuş suyun sirkülasyonu ile  çalışır. Bu su, bir soğutma cihazı veya ısı pompası tarafından soğutulur.

Zemin Altına Dağıtım: Soğutulmuş su, yerden döşenen borularda dolaşarak zeminin altına yayılır. Zemin, suyun sıcaklık farkıyla soğur ve mekana serinlik sağlar.

Soğutma Etkisi: Zemin ısındığında (soğuk su borularda dolaştıkça), zemin üzerinden geçen hava da soğutulur. Bu, mekandaki sıcaklık seviyelerini düşürerek ortamı serin tutar.

Yerden ısıtma sistemleri uygun malzeme , projelendirme , cihaz ve uygun montaj teknikleri ile yerden serinletme olarak ta kullanılabilir.

Yerden serinletme için :

1. Boru malzemesi yerden ısıtma ve serinletmeye uygun olmalıdır.

2. Binanın ve her mahalin ısı kaybı / ısı kazancı hesaplanmalıdır.

3. Döşeme malzemesi ısıyı iyi ileten bir malzeme seçilmiş olmalıdır.

4. Sistem yerden ısıtma ve serinletmeye uygun otomasyonla donatılmalıdır.

5. Isı pompası kullanılmalıdır. ( Isıtma ve soğutma özellikli )

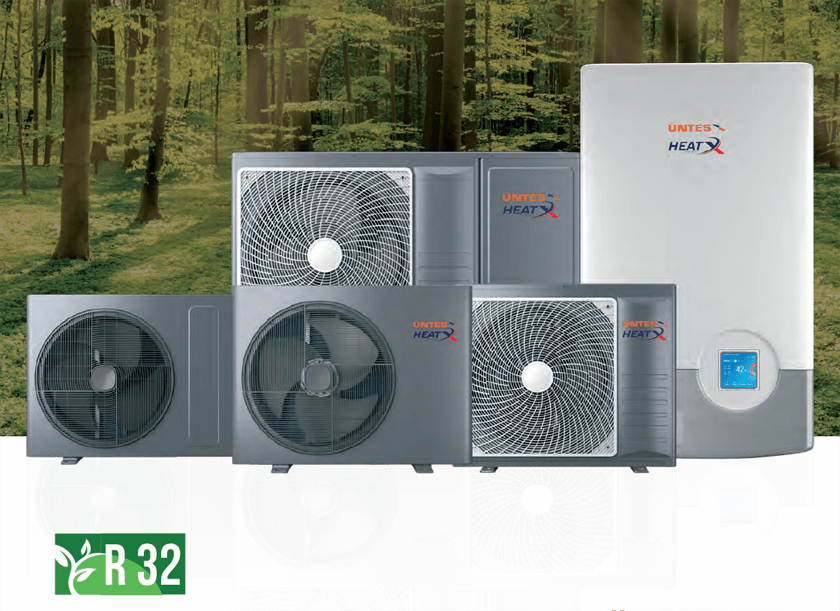

Yerden ısıtma ve serinletme için ısı pompası

Yerden Serinletmenin Avantajları:
Yüksek Konfor: Yerden serinletme sistemi, serin havayı doğrudan ayaklardan yukarıya doğru yaydığı için vücuda doğal bir soğutma hissi verir. Bu, özellikle sıcak yaz aylarında konforu artırır.

Eşit Soğutma Dağılımı: Yerden serinletme, hava akımlarını engelleyerek odanın her alanına eşit sıcaklık dağılımı sağlar. Bu da "soğuk köşe" ve "sıcak köşe" gibi problemleri ortadan kaldırır.

Estetik ve Alan Tasarrufu: Geleneksel hava soğutma sistemlerine kıyasla, yerden serinletme görünmeyen bir sistemdir. Hava soğutucuları veya klima ünitesi gibi cihazlar olmadığı için mekanın tasarımına estetik açıdan zarar vermez ve alan tasarrufu sağlar.

Daha Az Toz ve Alerjen: Hava akımlarının yokluğu, havada toz ve alerjenlerin dolaşmasını engeller. Bu, alerjisi olan kişiler için daha sağlıklı bir ortam sağlar.

Düşük Enerji Tüketimi: Yerden serinletme, genellikle geleneksel klima sistemlerine göre daha düşük enerji tüketir. Soğutulmuş suyun zeminden yayılması, düşük enerjiyle etkili bir serinlik sağlar.

Havanın Kurumasını Önler: Geleneksel klimalar havadaki nemi alarak havayı kurutur. Yerden serinletme ise bu problemi ortadan kaldırır, çünkü hava nemini kaybetmeden serinletilir.

Yerden ısıtma ve serinletme için ısı pompası kullanılmalıdır. ( ısıtma ve soğutma özellikli )

NIBE / ÜNTES Heat X Isı pompası cihazları ısıtma mevsiminde 60 C ye kadar suyu ısıtırken soğutma mevsiminde ise 7 C ye kadar soğuk su üretebilirler.

Binanın ısıtma sistemine göre cihazlar ısıtma mevsimind 32 ile 60 C arasında çalışırken soğutma mevsiminde 7 ile 24 C arasında çalışır.

Soğutma mevsiminde cihaz çalışma sıcaklığı birçok etmene bağlı olarak çalışır. Bunların en önemlisi ortamdaki nemdir. Çok düşük çalışma sıcaklılarında zeminde çiğlenme görülür ki bu istenmeyen bir sonuçtur. Bunu önlemenin tek yolu ortamdaki nemin alınmasıdır.

Nem oranının düşük olduğu yerlerde zeminde çiğlenme görünmeyebilir. Cihaz sıcaklığı çiğlenme sıcaklığı altına düşürülmediği takdirde sistem serinletmed kullanılabilir.

Yerden Serinletme için kontrol ürünleri

Yerden serinletme için termostat ( sıva üstü )

Her mahal ayrı sıcaklıklarla kontrol edinmek isteniyorsa her odaya termostat monte edilmelidir.

Termostat kışın ısıtmada yazın serinletmede kontrol sağlayacak özellikte olmalıdır. Normalde kışın ısıtmada çalışan termostatlar yazın serinletmede çalışmazlar. Bunun için ana kontrolör ve geçiş sensörü kullanılmalıdır.

Yerden serinletme için kontrol ürünleri

Yerden ısıtma termostatlarının yerden serinletme sisteminde kullanılabilmesi için gelişmiş bir otomasyon sistemine sahip olmalıdır.

Yerden ısıtma / serinletme otomasyonu birçok modülün birarada kullanılması ile mümkündür.

Oda termostatı

Ana Kontrol ünitesi

Aplikasyon modülü

Zigbee iletişim modülü

Isıtma soğutma geçiş sensörü

Çiğ noktası sensörü

Ek sinyal güçlendirici

Termal vana

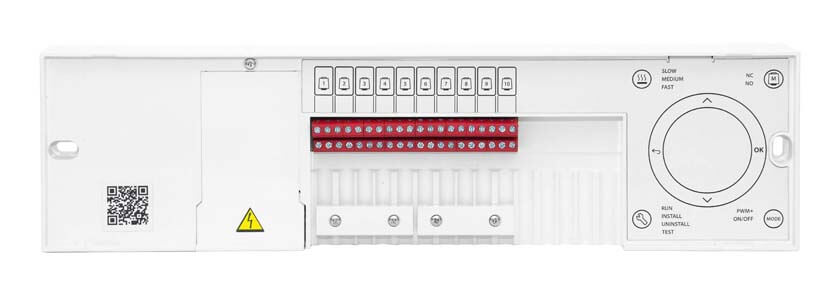

Yerden serinletme ana kontrol ünitesi

Sistem ana kontrölör ile kontrol edilir.

Buraya gelen sinyaller he oda için ayrı ayrı değerlendirilerek termal vanalara iletilir. Çiğ sensörü ile zeminde çiğlenme önlenir.

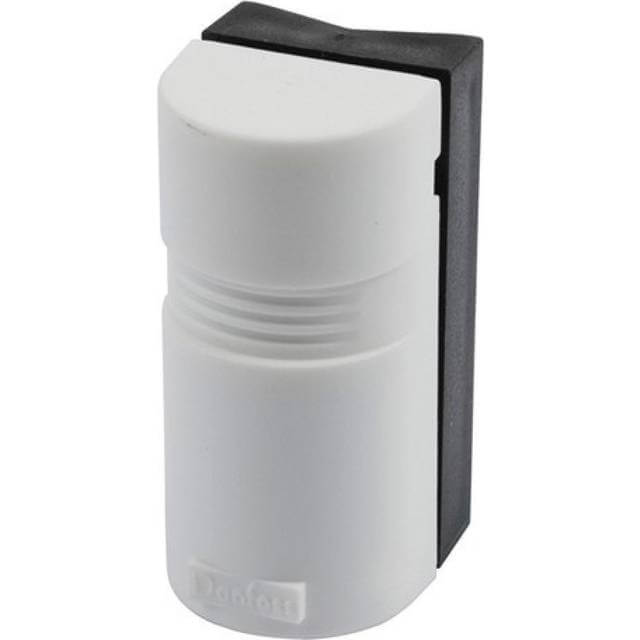

Yerden ısıtmadan serinletmeye geçiş sensörü

Geçiş sensörü ile ısıtma modundan soğutma moduna geçiş sağlanır.

Serinletme için aplikasyon modulu

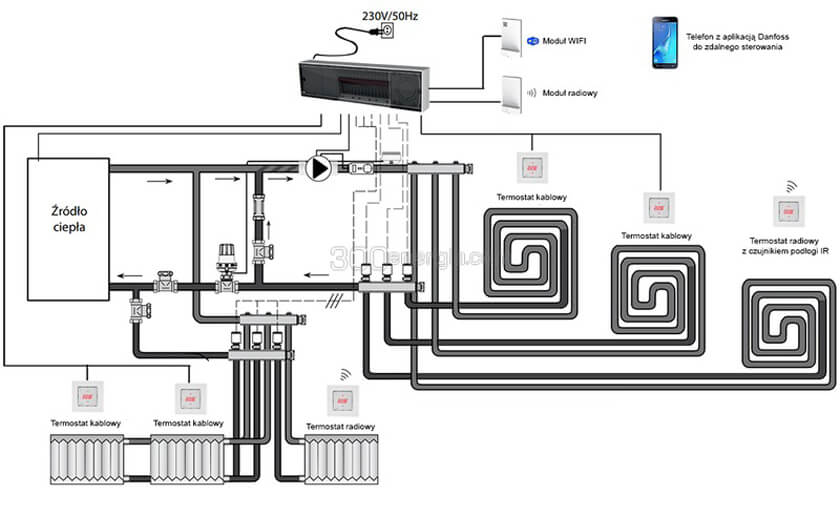

Yerden ısıtma ve serinletme için kurulum şeması

Yerden ısıtma ve soğutma sistemi konforlu bir şekilde kullanılmak isteniyorsa yukarıdaki şemaya göre sistem hazırlanmalıdır.

Yerden Serinletme Sistemi Nerelerde Kullanılır?
Evler: Özellikle zemin katlarda veya büyük alanlarda sıcaklığı düşürmek ve rahat bir iç mekan sıcaklığı sağlamak için uygundur.

Ofisler: Verimli ve sağlıklı bir soğutma sağlamak için modern ofislerde tercih edilebilir. Ayrıca, yerden serinletme sistemleri sessiz çalıştıkları için çalışma ortamı için idealdir.

Ticari ve Kamu Binaları: Mağazalar, restoranlar, oteller ve hastaneler gibi geniş alanlarda, ısınma ve soğutma ihtiyacını karşılamak için bu sistem kullanılabilir.

Sera ve Tarım Alanları: Yerden serinletme, kontrollü sıcaklık gerektiren tarım alanlarında da verimli bir çözüm sunabilir.

Yerden Serinletme Kurulum ve Dikkat Edilmesi Gerekenler:
Yapının İhtiyaçları: Yerden serinletme sistemi, mekandaki zemin malzemesi ve yapısal özelliklere bağlı olarak verim değerleri değişir. Örneğin, beton zeminler soğutmayı daha iyi iletebilirken, halı gibi yumuşak yüzeyler verimliliği düşürebilir.

Soğutma Kaynağı: Yerden serinletme sistemleri için kullanılan suyun soğutulması gerekir. Bu, genellikle bir ısı pompası veya soğutma ünitesi ile yapılır. Soğutma kaynağının verimli olması önemlidir.

Boru Döşeme ve Dağıtım: Boruların doğru yerleştirilmesi, sistemin etkinliği için önemlidir. Boruların eşit aralıklarla döşenmesi, her alanın düzgün bir şekilde serinletilmesini sağlar.

Açık Alanlar: Yerden serinletme, hava akımlarını ortadan kaldırır, bu da havalandırma gereksinimlerini değiştirebilir. Özellikle büyük ticari alanlarda havalandırma çözümlerinin de optimize edilmesi gerekebilir.

Enerji Verimliliği: Soğutma işlemi daha düşük sıcaklıklarda ve daha az enerjiyle yapılabildiği için, yerden serinletme sistemi, geleneksel klima sistemlerine göre çok daha enerji verimlidir.

Yerden Serinletme Sistemi ile İlgili Genel Uyarılar:
Sistemin Verimliliği İklime Bağlıdır: Yerden serinletme sistemleri, genellikle daha ılıman iklimlerde daha verimli çalışır. Sıcak ve nemli iklimlerde, ek soğutma çözümleri gerekebilir.

Kurulum Maliyeti: Yerden serinletme sistemlerinin kurulumu başlangıçta diğer soğutma sistemlerine göre daha pahalı olabilir, ancak uzun vadede enerji tasarrufu sağlayarak bu maliyeti karşılar.

PEX-a ve PE-RT borular esneklik kabiliyeti en yüksek borulardır. Pex-a borular çapraz bağlama oranı en yüksek boru olduğundan sıcaklık ve basınç dayanımı en yüksek olan borudur.

PEX-a (peroksitler). En yüksek çapraz bağ yüzdesine sahiptirler (% 85'e kadar).

A” yöntemiyle PEX elde etmek için polietilen, antioksidanlar ve peroksitler ile ekstrüzyondan önce eritilir (Thomas Engel prosesi), Sıcaklık 180–220 Cº'ye yükseldikçe, peroksit ayrışır, serbest radikaller oluşturur (serbest bağa sahip moleküller), Peroksit radikalleri, bir atom atomunu, polietilen atomlarından alır ve bu da karbon atomunda serbest bir bağ oluşumuna yol açar . Polietilenin komşu makromoleküllerinde, serbest bağlara sahip karbon atomları birleştirilir . Moleküller arası bağ sayısı 1000 karbon atomunda 2–3'tür. İşlem, çapraz bağlama işlemi sırasında ve borunun daha fazla ısıtılması sırasında ekstrüzyon işlemi sırasında sıcaklık rejimi üzerinde sıkı kontrol gerektirir.

"A" yöntemi en pahalı olanıdır. Orijinal eriyiğe eklendiklerinden, malzemenin kütlesinin peroksit maruziyetiyle tam volümetrik kaplanmasını garanti eder. Bununla birlikte, bu yöntem çapraz bağlamanın% 75'inden daha az olmamasını gerektirir

PEX-b (silan). Kaliteyi başarılı bir şekilde birleştiren (“çapraz bağ oranı % 70'e kadar) ve kabul edilebilir bir maliyet sunar.

PEX-c (radyasyon modifikasyon yöntemi). Minimum miktarda katkı maddesi içerir.

Uygulamalımızda çoğunlukla  PEX-a boruları tercih etmekteyiz. Bunun başlıca nedenleri :

1. Hamamlarda boru modülasyon aralıkları konutlara ve diğer uygulamalara göre daha azdır. Daha esnek ve dönüş çapı daha az olan borularla döşeme yapılmaktadır.

2. Pex-a boruların ısı iletkenlik değeri yüksektir. (k= 0.42 W/m-K ) .

3. Boruların ısı dayanımı daha yüksektir.  ( 95 C )

4. Boruların basınç dayanımı daha yüksektir. ( 6 bar çalışma basıncı)

5. Borular hafızalı yapıya sahip olup boru deformasyonlarında fabrika çıkışına geri dönebilmektedir.

Pex-al borular : Kıvırma işlemi sonrası borunun eski haline gelmesi daha zor olduğundan çok fazla tercih edilmemektedir. Kıvırma işleminde özel aparat kullanılmalıdır. Döşeme işlemi son derece hassas yapılmalıdır.

Yerden Isıtma Kollektörleri

Yerden ısıtma kollektörleri

Debimetreli - reglajlı - otomasyona uygun

Reglajlı- otomasyona uygun

Açma kapama vanalı olarak imal edilirler.

Otomasyon Sistemi

Yerden ısıtmada kurulum maliyetini etkileyen en önemli faktörlerdendir.

Kat Kontrollü Otomasyon

Oda Bazlı Kontrollü sistem

Uzaktan erişimli sistem

Modülasyon Panelleri

Yerden ısıtma fiyatını ve kalitesini belirleyen diğer bir üründür. Firmamız tarafından kullanılan üürnlerin m2 birim ağırlıkları 550 gr veya 650 gr.dır.

Fiyat Faktörü :

Malzeme ve sistem seçiminde diğer bir etkendir. Pex-a / Pexal borular ve otomasyonlu sistemler en pahalı sistemlerdir.

Yerden ısıtma sistemlerinde ortam veya zemin sıcaklıkları kontrolü için birden çok ürün alternatifi mevcuttur.

Yerden Serinletme Sorular ;

Yerden serinletmede bina zemin döşemesi ne olmalıdır ?

Yerden ısıtmada zemin döşemesi sistemin sağlıklı ısı iletimi için önemlidir. Bu nedenle ısı iletimi yüksek olan malzemeler seçilmelidir. Ahşap ve halı türü malzemeler ısı iletimlerinin düşük olması nedeni ile tercih edilmemelidir. Doğru mazleme seramik ve mermer gibi ısı iletkenliği yüksek olan malzemelerdir.

Yerden serinletmede zeminde yoğuşma oluşur mu ?

Zeminde yoğuşma oluşması için uygun şartların sağlanması gereklidir. Bu şartlar sağlanırsa yoğuşma oluşur. Yoğuşmanın en büyük nedeni nemdir. Ortamda nem ne kadar az ise yoğuşma olasılığı o kadar düşüktür.

Yoğuşma Önleneblir mi ?

Ortamdaki nem alınabilirse yoğuşma da önlenebilir. Bunun için nem alıcı kullanılabilir .

Diğer bir yöntem ise yerden ısıtma / yerden serinletme otomasyon sistemi ve çiğ sensörü kullanmaktır. Nispeten pahalı bir kurulum gerektirir.

Hangi boru daha uygundur ?

Pex-a ısı iletim değerinin yüksekliği ve dayanımı ile tercih edilir. Aynı zamanda Pex-al borularda yerden serinletme için uygundur.

Yerden serinletme için hangi cihaz kullanılıyor ?

Yerden ısıtmada ısıtıcı cihazlar kullanılırken yerden ısıtma ve serinletme için ısı pompası cihazlarını kullanıyoruz.

Kullandığımız cihazlar İsveç Nibe ve Hisense imalatı ÜNTES Heat X ısı pompalarıdır.

Isı pompalarımız kışın 60 C ye kadar ısıtma yaparken yazın ise 7 C ye kadar soğuk su üretebilmektedir.

Yerden serinletme kapasite hesabı ?

Isı kaybı yanında ısı kazancı hesabı da yapılmalıdır.  Bu tür hesaplamalar yapı malzemeleri dikkate alınarak özenli bir şekilde yapılmış olmalıdır.

Firmamıza iletmiş olduğunuz uygulama projesine göre malzeme ve uygulama teklifi hazırlamaktayız.

Firmamızda bu tür hesap ve projelendirmeler yapılmamaktadır.

Yerden serinletme, enerji verimli, estetik ve konforlu bir soğutma çözümüdür. Özellikle sıcak havalarda iç mekanların serinletilmesi için etkili bir alternatif sunar. Hızlı kurulum ve düşük enerji tüketimi ile birçok farklı mekanda kullanılabilir.
