Döşemeden Isıtma

-



Daha az Enerji tüketimi ile , daha fazla konfor daha sağlıklı yaşam ürünleri...



      Borulu yerden ısıtma sistem bileşenleri izolasyon panelleri , borular , kollektörler ve kontrol sistemlerinden oluşur. Sistemde herhangi bir kontrol sistemi yoksa istenen konfor sağlanamayacağı gibi enerji tüketimi de yüksek olacaktır.

 Borulu yerden ısıtma sistem bileşenleri izolasyon panelleri , borular , kollektörler ve kontrol sistemlerinden oluşur. Sistemde herhangi bir kontrol sistemi yoksa istenen konfor sağlanamayacağı gibi enerji tüketimi de yüksek olacaktır.

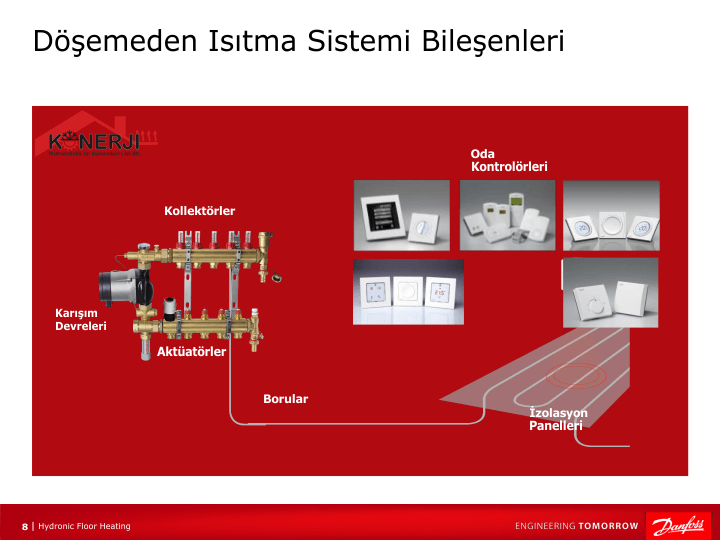

Sistem bileşenleri

Borulu döşemeden ısıtma sistemleri ; izolasyon , boru , kollektör , sıcaklık-akış kontrol ve termostatlardan oluşur.

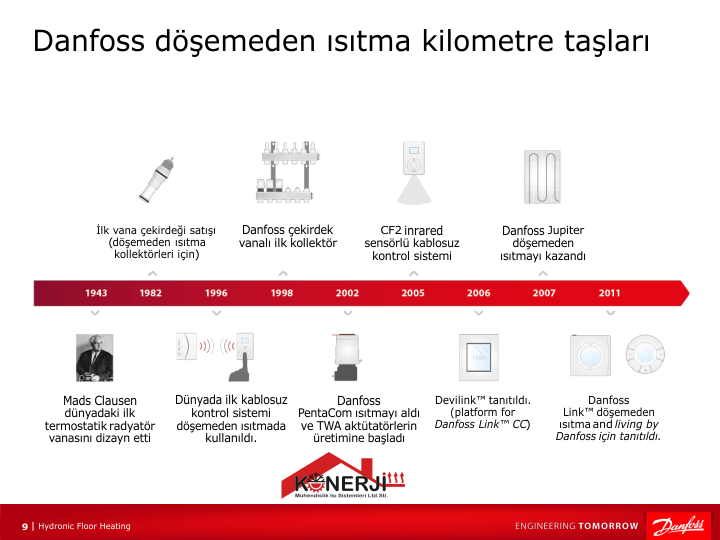

yerden ısıtma sisteminin gelişmesi

Yerden ısıtma sistemleri de her geçen gün yeni teknolojilere göre değişime uğramaktadır. Danfoss otomasyon sistemlerindeki gelişmelerle sistem kontrolü ve güvenliği üst düzeyde sağlanmaktadır.

Döşemeden ısıtma sistemleri ilk uygulanmaya başladığında boruların hat uzunlukları aynı yapılmaya çalışılırdı. Bunun nedeni borulardaki sirkülasyonun eşit olarak sağlanmaya çalışılmasıydı. DANFOSS 1982 yılında yerden ısıtma sistemleri için reglajlı vana çekirdeklerini imal etmeye başladıktan sonra boru uzunluklarındaki direnç farklılıkları ön ayarla eşit hale getirilebilmiştir. Günümüzde kullandığımız bütün DANFOSS kollektörlerde ön ayar imkanı vardır.

Ön ayarlı kollektörler ile hat uzunluklarındaki farkılılık sorun olmaktan çıkmıştır.

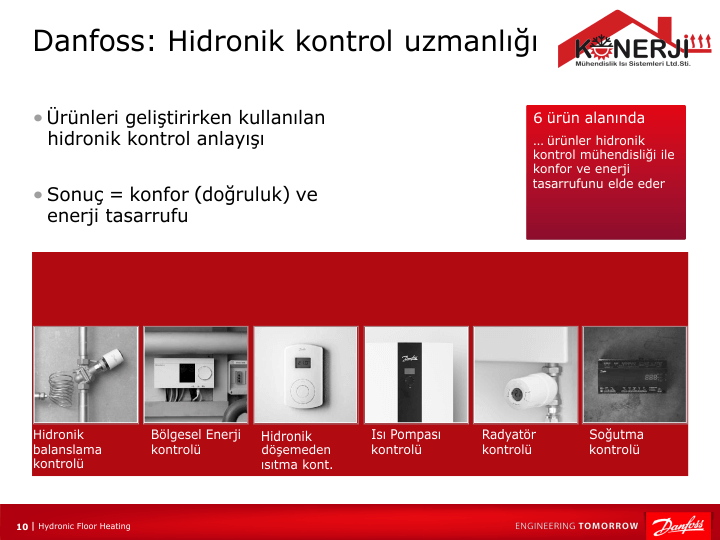

DANFOSS hidronik sistemkontrol sistemleri

Hidronik sistem kontrölü



yerden ısıtma oda kontrlöü

yerden ısıtmada oda bazlı kontrol



Ürünler piyasa öncesi test işlemlerine tabi turulur.

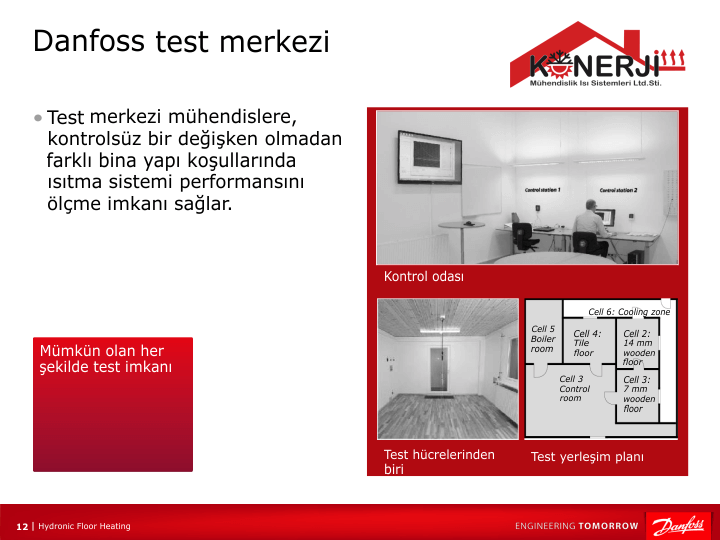

Yerden ısıtma test merkezi

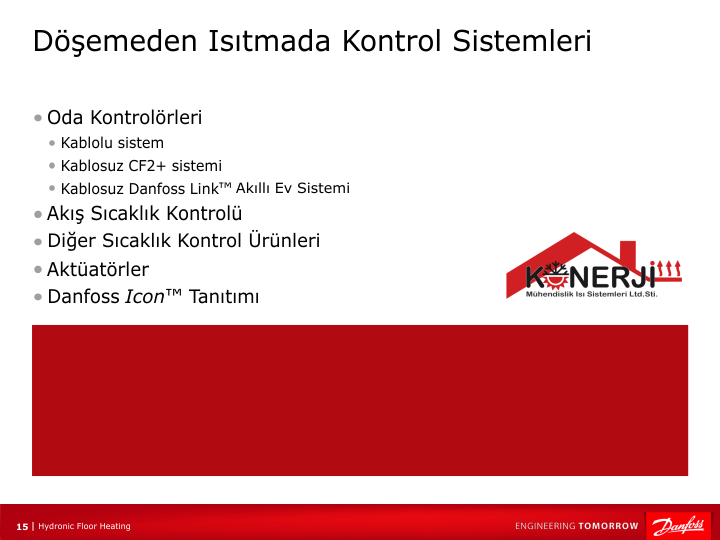

Döşemeden ısıtma kontrol sistemleri

Döşemeden ısıtma sistem kontrölleri , oda kontrlörleri , akış sıcaklık kontrölü





Sulu Döşemeden Isıtma İçin Kablolu Kontrol Ürünleri





kablolu termostatlı sıcaklık kontrolü

Kablolu termostatlar ile sıcaklık kontrolü

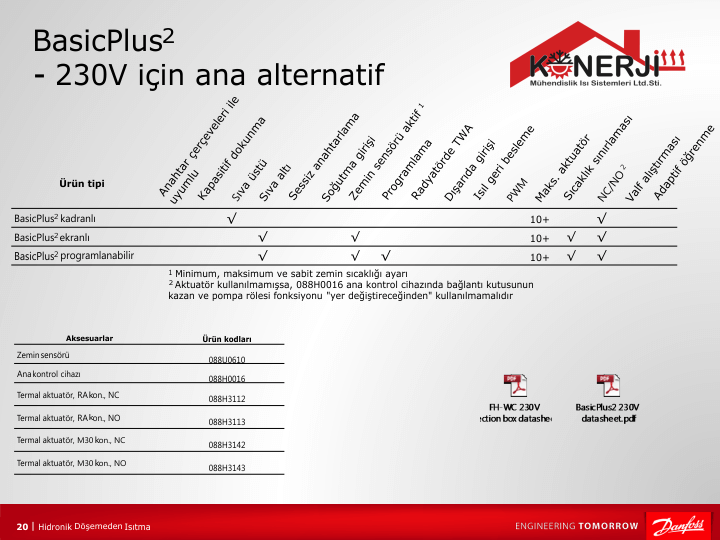

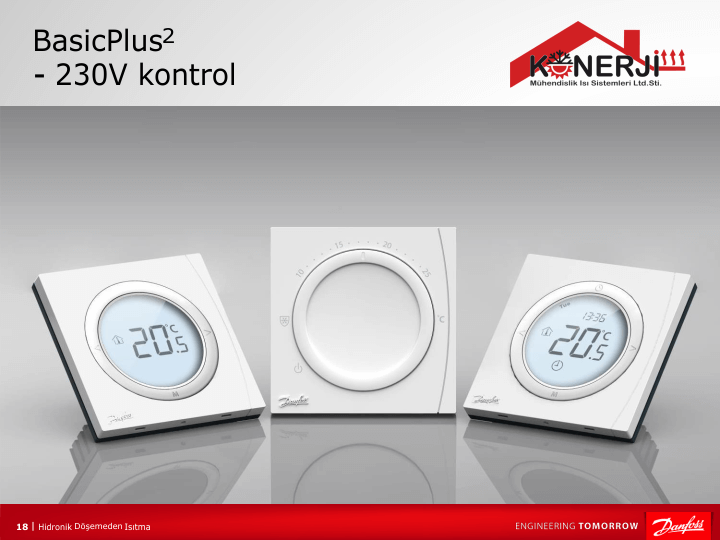

BasicPlus2 termostatlar

BasicPlus2 termostatlar

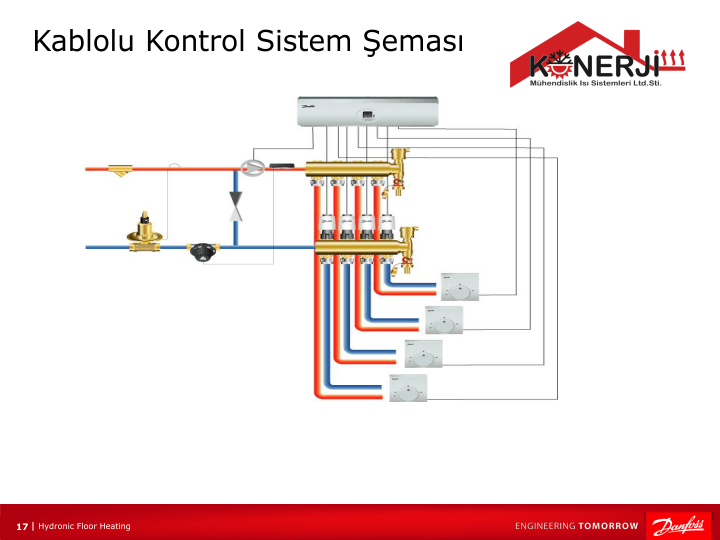

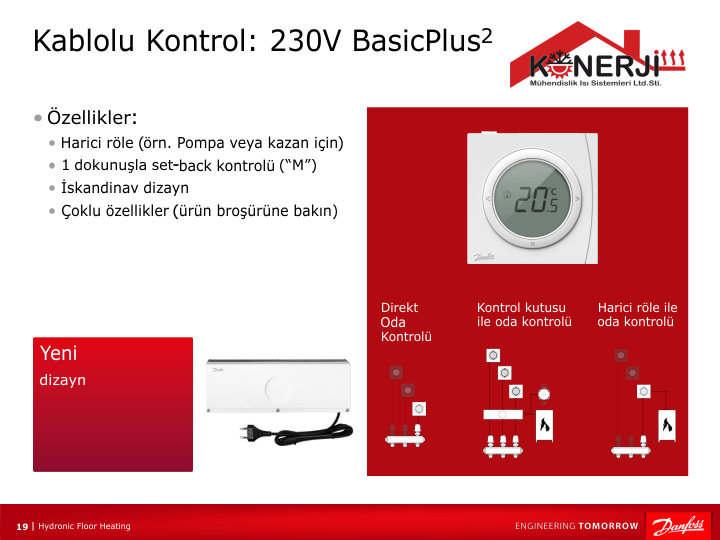

kablolu yerden ısıtma sistem kontrolü

Kablolu kontrol ana şematikler



230 V kontrol

230 V kontrol için ana alternatifler

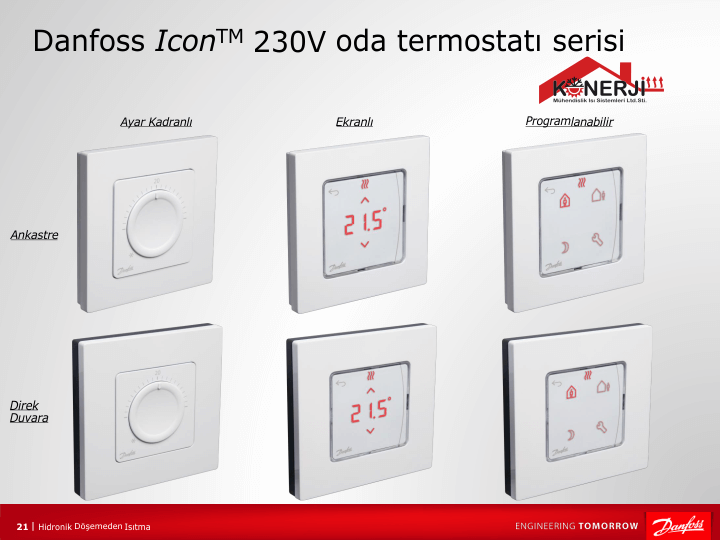

DANFOSS ICON serisi oda termostatları

DANFOSS ICON serisi oda termostatları

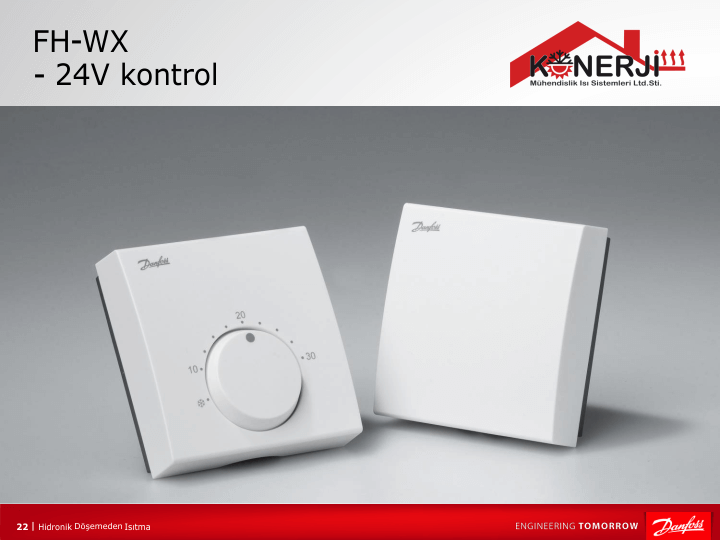

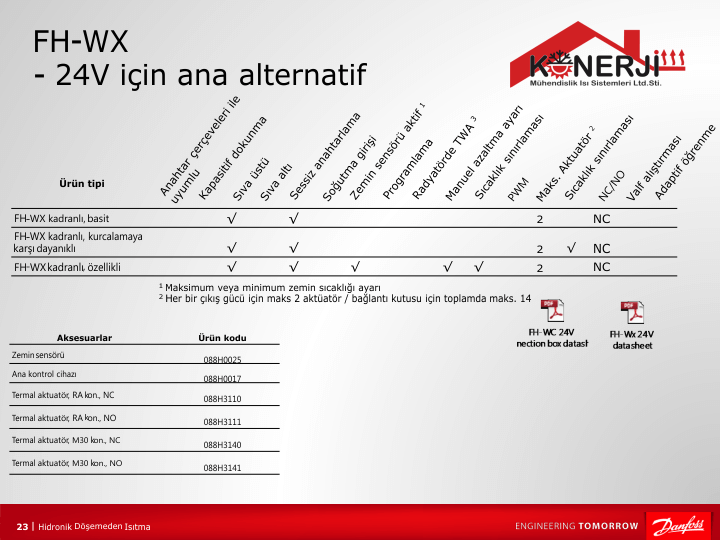

24 V oda termostatları

24 V oda termostatları , güvenlik amaçlı kullanılır. Özellikle kamuya açık alanlar için tercih edilir.



alternatif oda termostatı

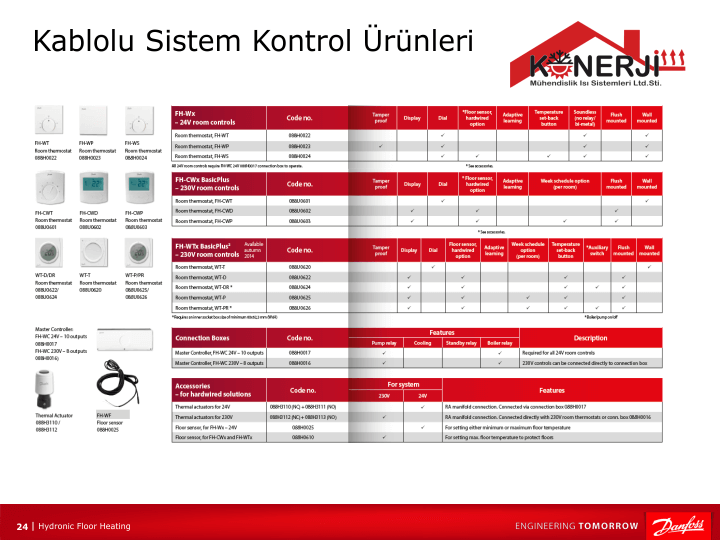

Kablolu kontrol ürünleri

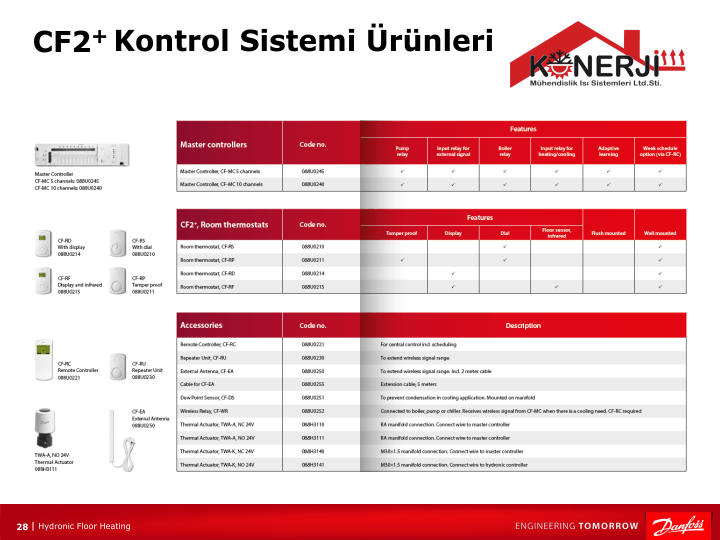

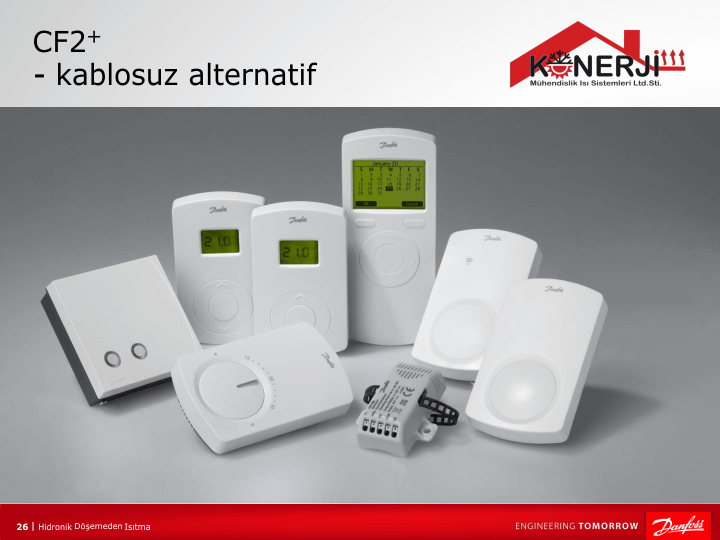

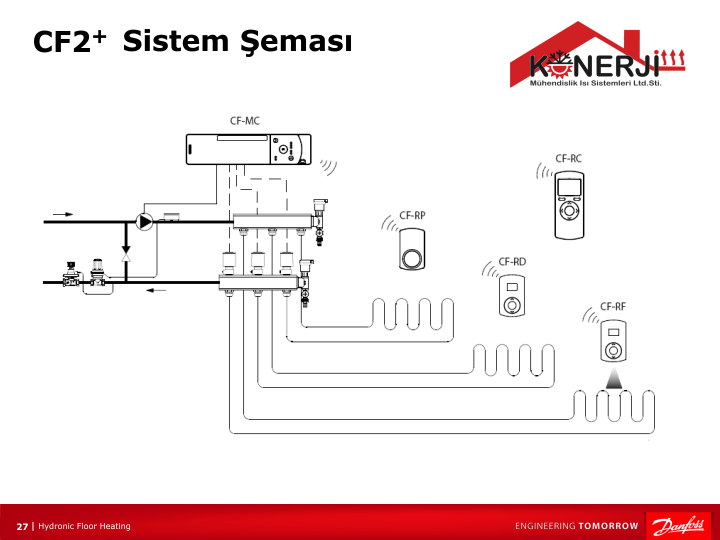

Borulu yerden ısıtma sistemleri için Kablosuz Kontrol Ürünleri



Kablosuz oda termostatları ve ürünleri



Sistem için ana kontrolöre 220 V besleme gerekmektedir.



Kablosuz sistem için ana kontrolör , oda termostatları , uzaktan kumanda , sinyal aktarıcı , termal vana

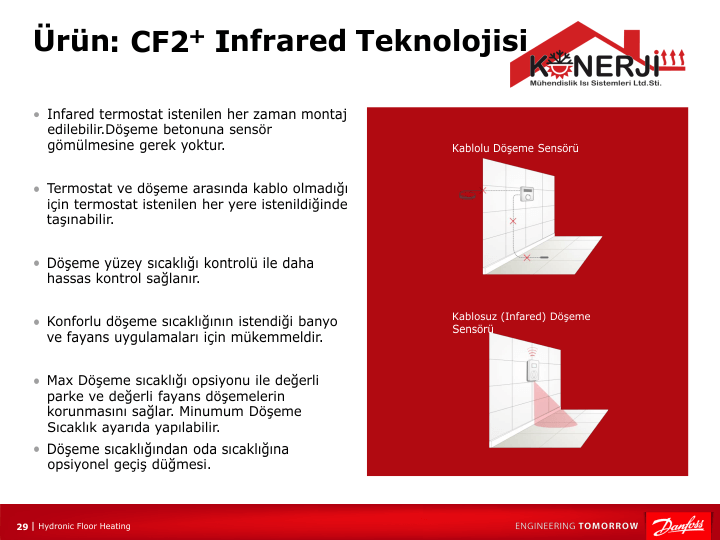

İnfrared sensörlü kablosuz oda termostatlarında zemin sensörüne ihtiyaç duyulmaz.

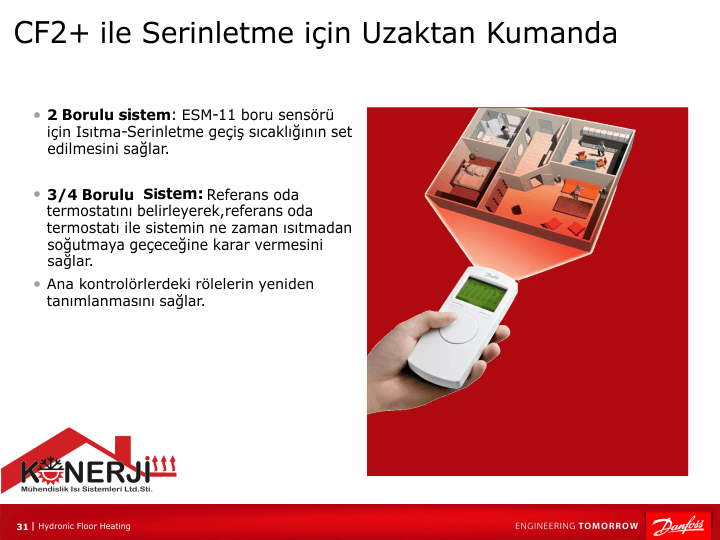

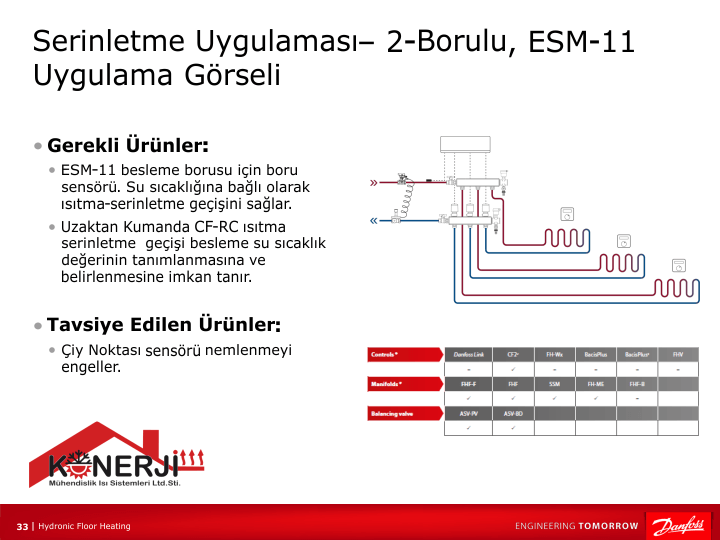

2 Borulu Yerden Serinletme Uzaktan Kumandası



yerden serineltme kontrolü

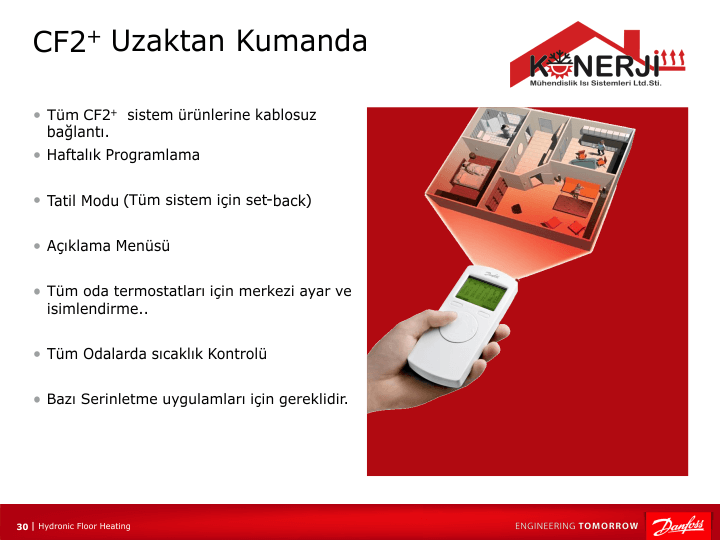

Ev içi uzaktan kumanda



yerden serineltme için uzaktan kumanda

Ev içi yerden serinletme için uzaktan kumanda

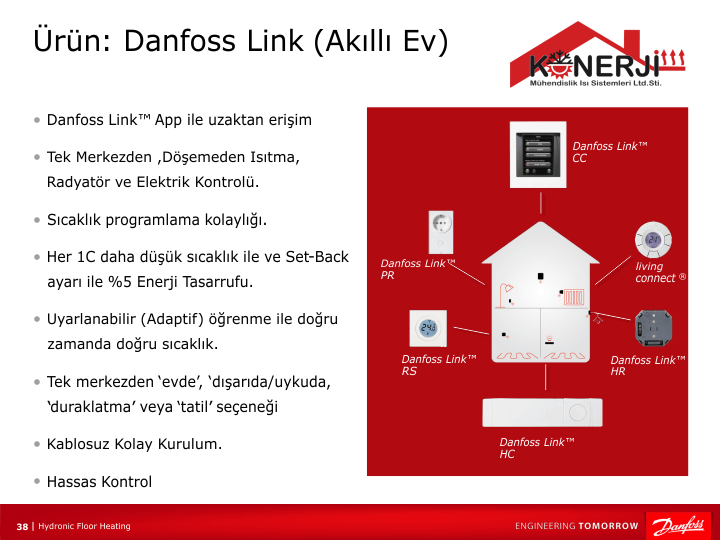

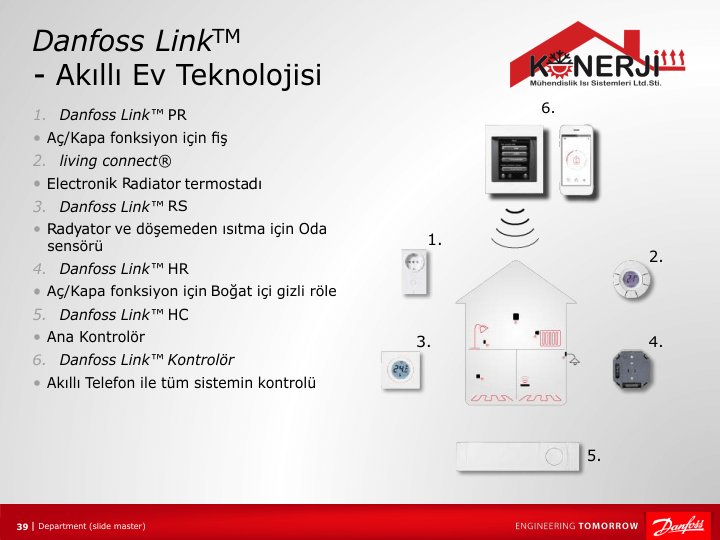

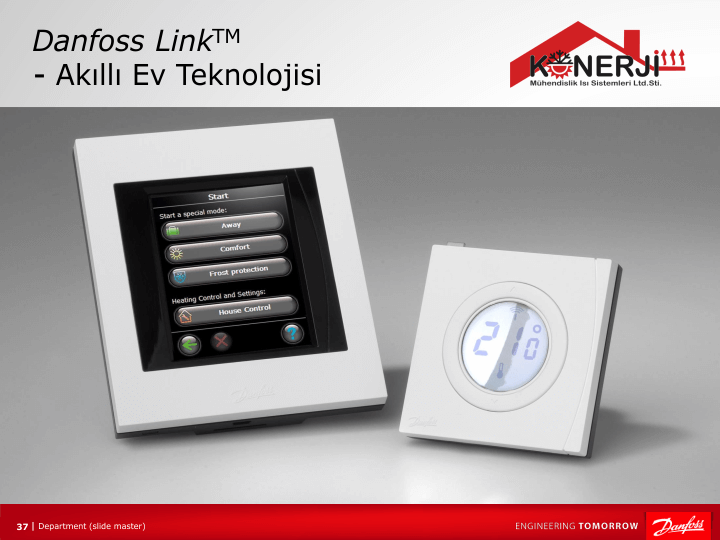

ISITMA İÇİN AKILLI EV TEKNOLOJİSİ



DANFOSS link akıllı ev ısıtma tekniği

Akıllı ısıtma tekniği



akıllı ısıtma kontrolü ile aynı arayüz ile yerden ısıtma , elektrkli ısıtma ve radyatör kontrölü

Akıllı ısıtma kontrolü. Yerden ısıtma , elektrikli ısıtma ve radyatör sistemi aynı arayüzle kontrol edilebilir.



akıllı sistem kontrolü ile radyatörler , yerden ısıtma hepsi tek cihazdan kontrol edilir.

Akıllı sistem kontrolü ile radyatörler , yerden ısıtma hepsi tek cihazdan kontrol edilir.

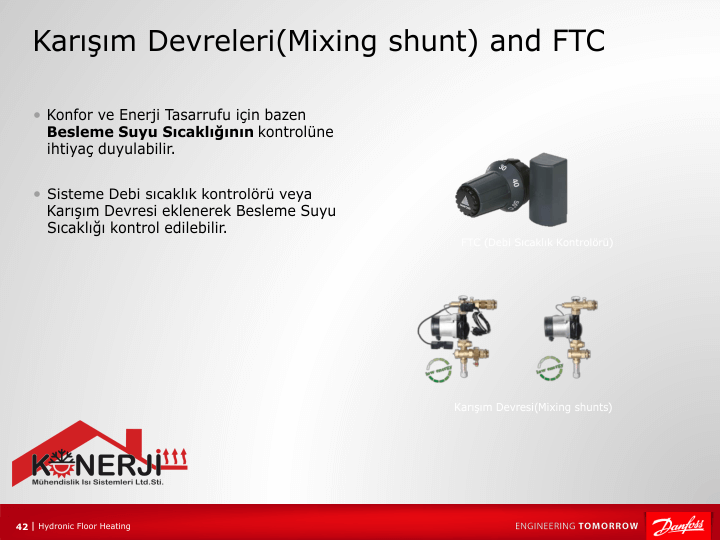

Yerden ısıtma Karışım devreleri



Yerden ısıtma karışım devresi .



kompakt dizaynlı karışım devresi

Ultra Kompakt dizaynlı karışım devresi

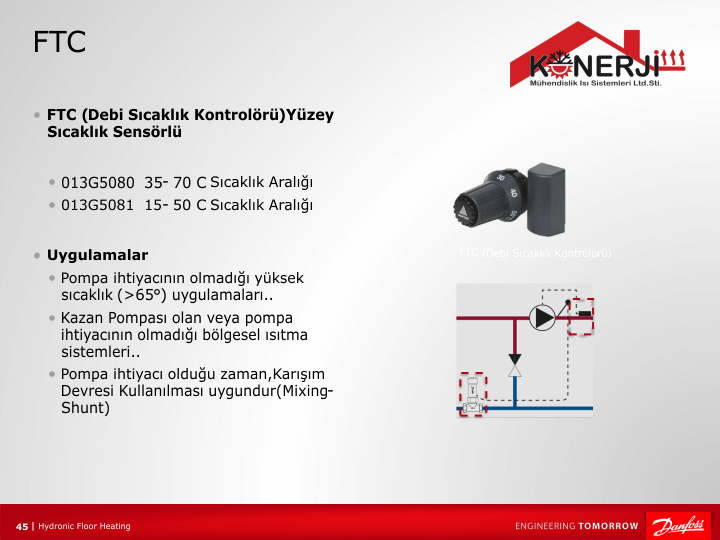

yüzey sıcaklığına bağlı kontröl

Debi sıcaklık kontrölörü

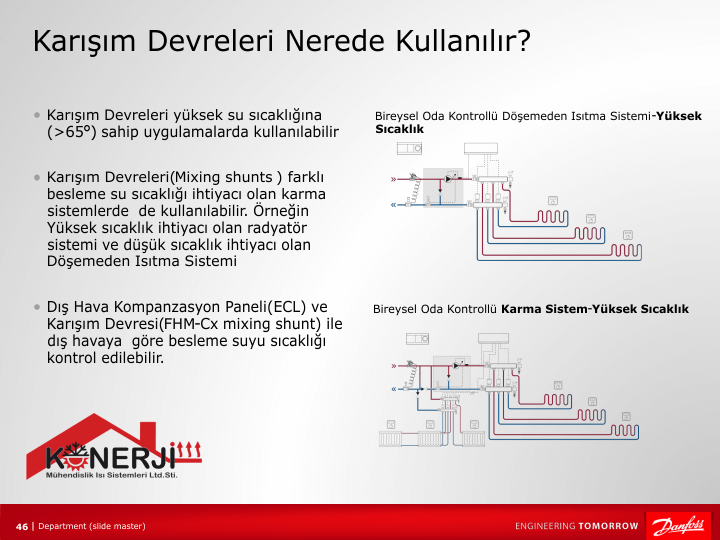

karışım devresi kullanım yerleri

Karışım devresi kullanım yerleri

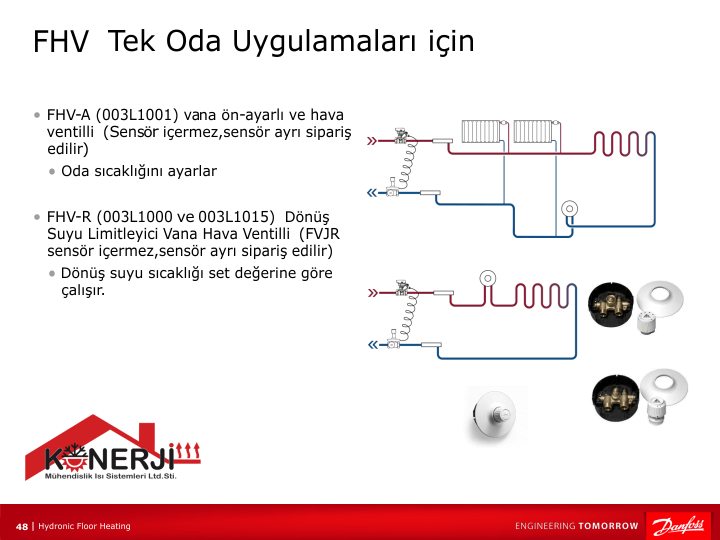

TEK ZON KONTROL

Oda duvarına monte edilen yerden ısıtma termostatı

Tek oda kontrolü

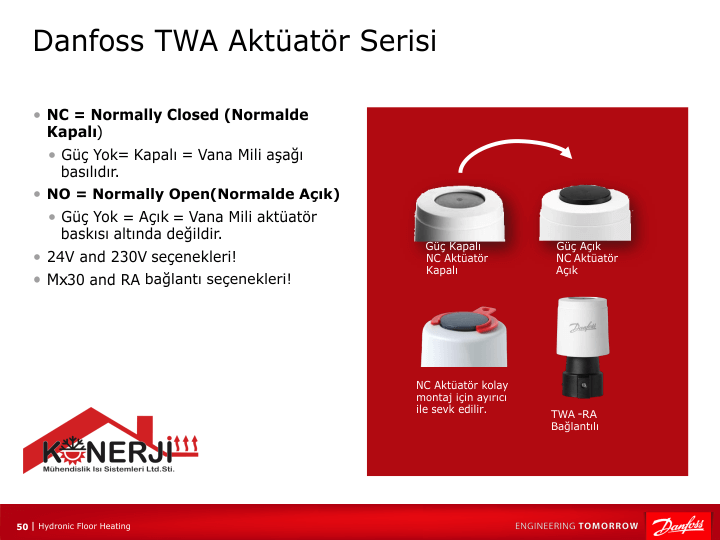

AKTÜATÖRLER ( Termal Vana )



termal vanalar yerden ısıtma kollektörlerine monte edilir.

Aktüatörler ( termal vanalar )

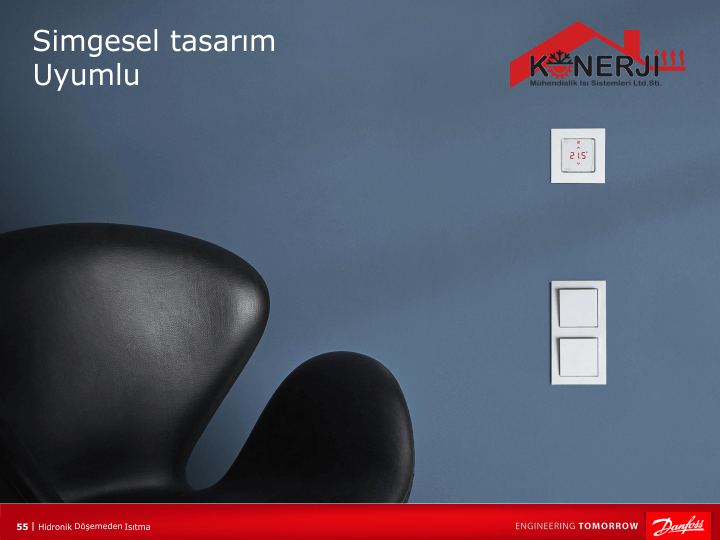

ICON Serisi Yerden Isıtma Termostatları



icon serisi yerden ısıtma termostatı

Icon serisi yerden ısıtma termostatları birçok elektrik firmasının düğmelerine uyumludur.

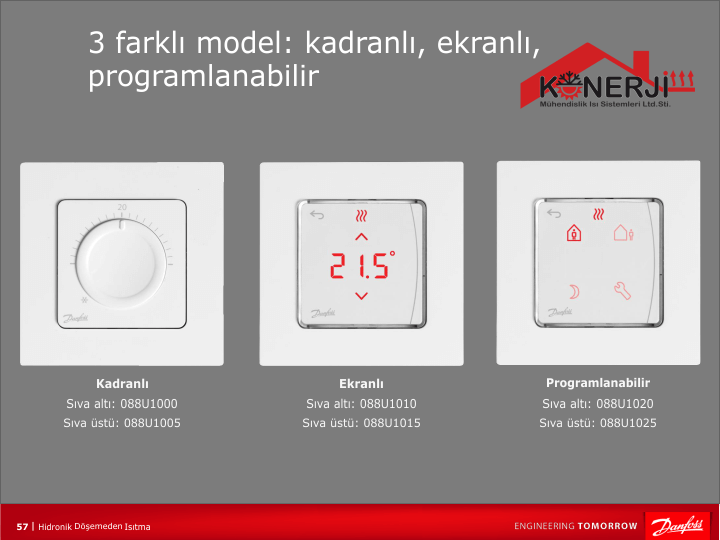

Icon serisi termostatlar analog , dijital ve dijital programlanabilir.

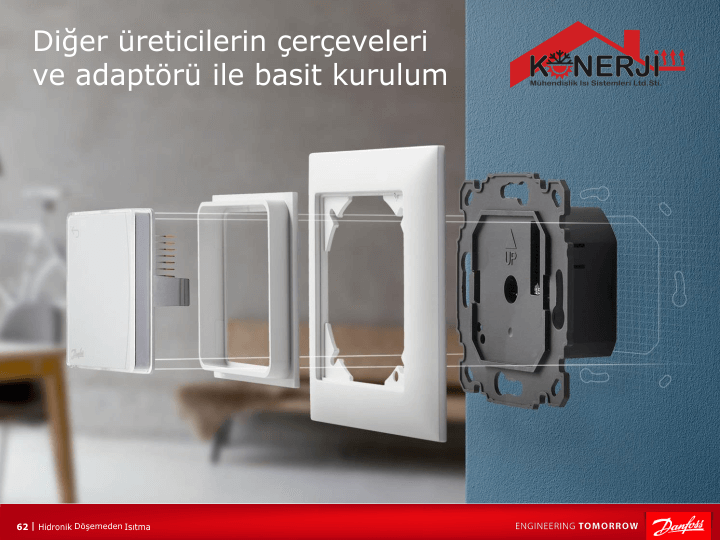

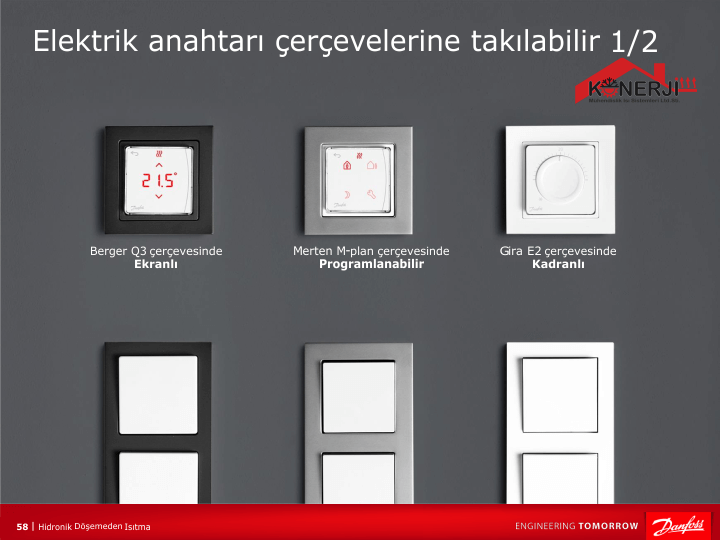

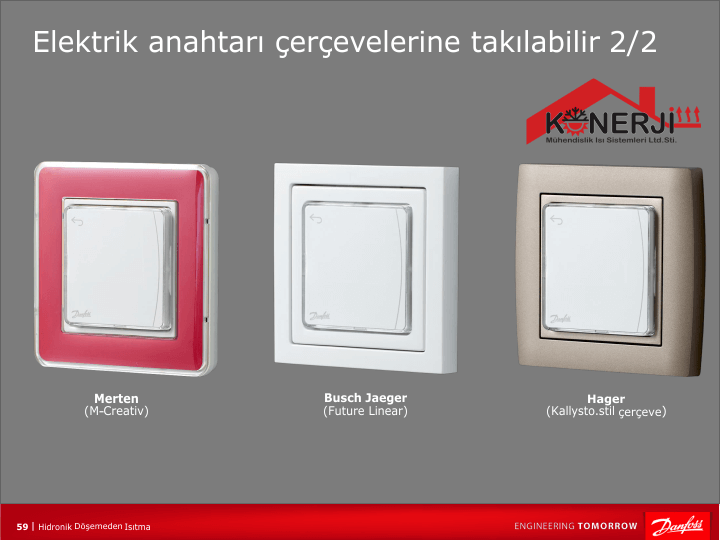

uyumlu termostat çerçeveleri

Birçok üreticiye uygun çerçeveler



Termostatlar için uyumlu kapaklar



Termostat duvar montaj detayı

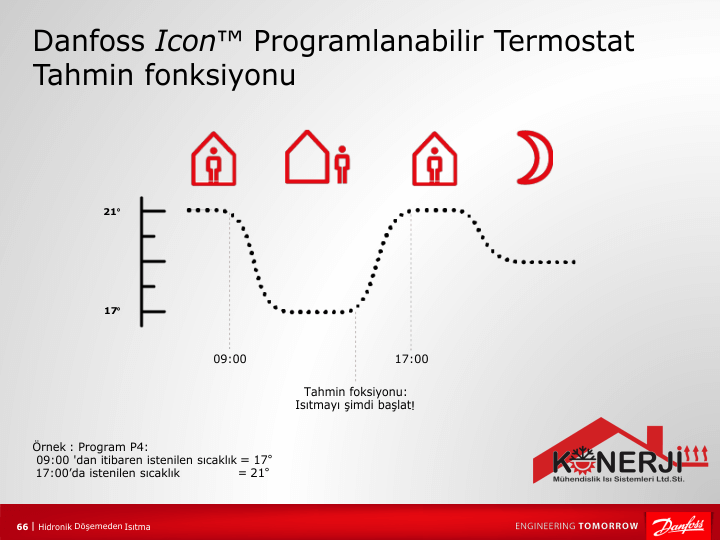

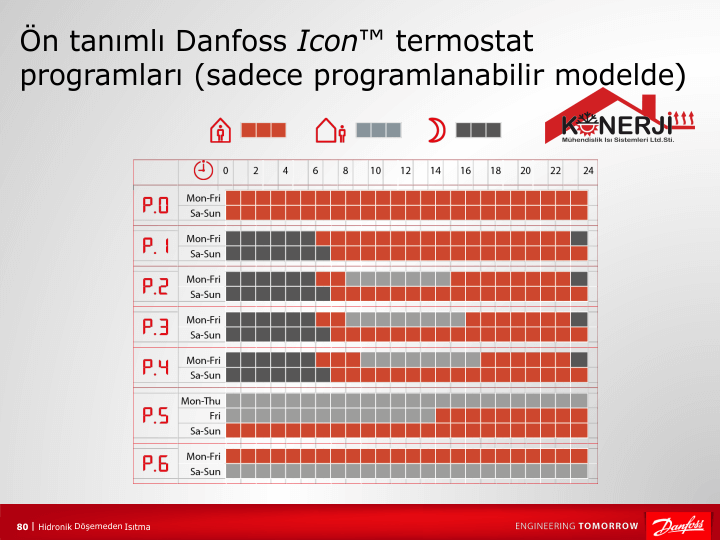

programlı termostat

Hazır termostat programı

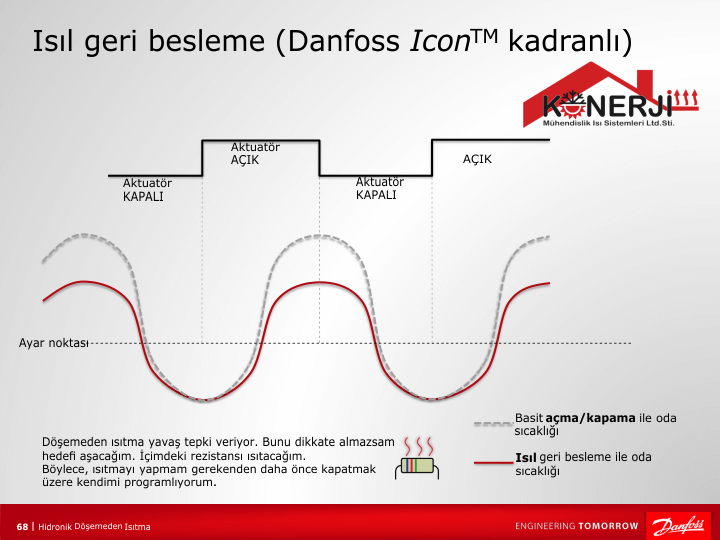

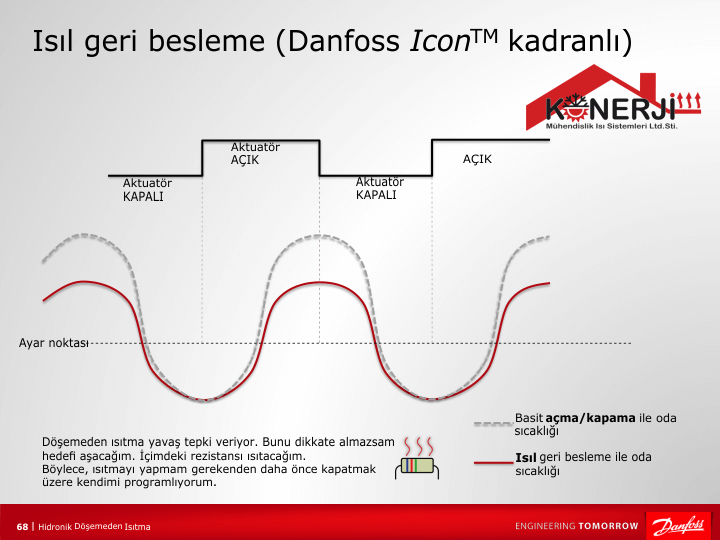

Isı geri kaznımlı termostat ve standart termostat davranışı



ICON seri termostat çalışma eğrileri

ICON termostat açma kapama eğrileri

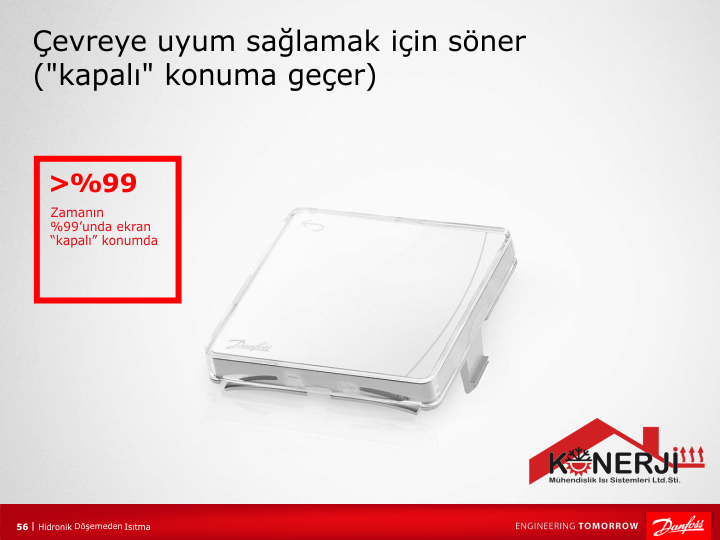

DANFOSS icon termostatlar

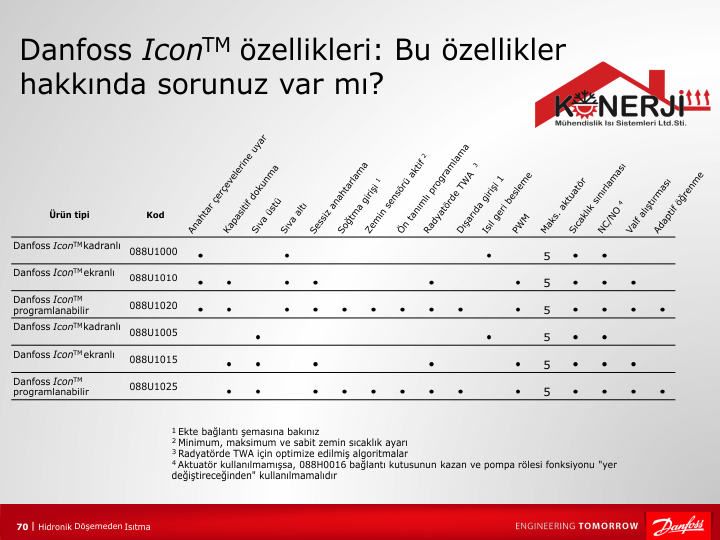

ICON termostat özellikleri

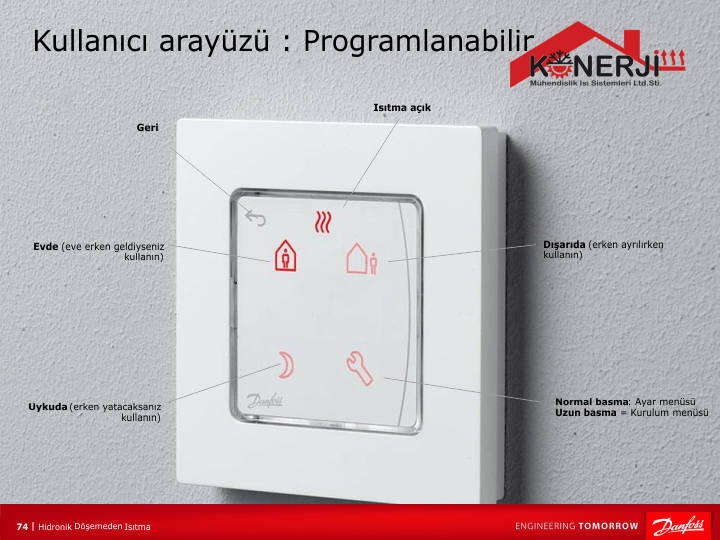

termostat arayüzü

ICON termostat , programlanabilir model kullanıcı arayüzü



termostat için programlama

Programlanabilir Icon termostat



Borulu döşemeden ısıtmada sıcaklık kontrolleri için birçok seçenek bulunmaktadır. Ana hatları ile burada açıklanan yöntemler ile sıcaklıklar kontrol altında tutulabilir. Sistemde herhangi bir sıcaklık kontrolü bulunmaz ise sistem tamamen kontrolsüz olarak çalışacaktır. Kontrolsüz çalışmada istenen konfor şartları sağlanamayacağı gibi yakıt tüketim değerleri de hesaplanan değerlerin çok üzerinde olacaktır. Bütün ısıtma soğutma sistemlerinde olduğu gibi yerden ısıtmada da termostatlar sistem özelliklerine uygun olarak seçilmelidir. KONERJİ Mühendislik , kurucu ortaklarının çeyrek asrı geçen mühendislik ve uygulama tecrübesi ile sizlere en uygun kontrol sisteminin seçiminde yardımcı olacaktır.
