Yerden Isıtma Kollektörleri

 Yerden ısıtma sistemlerinde kullanılan kollktörler ; 16 , 17 mm çapındaki borulara uygun olarak ;

1. Açma kapama vanalı

2. Reglaj ayarlı-otomasyona uygun

3. Debimetreli - otomasyona uygun modellerde üretilirler.

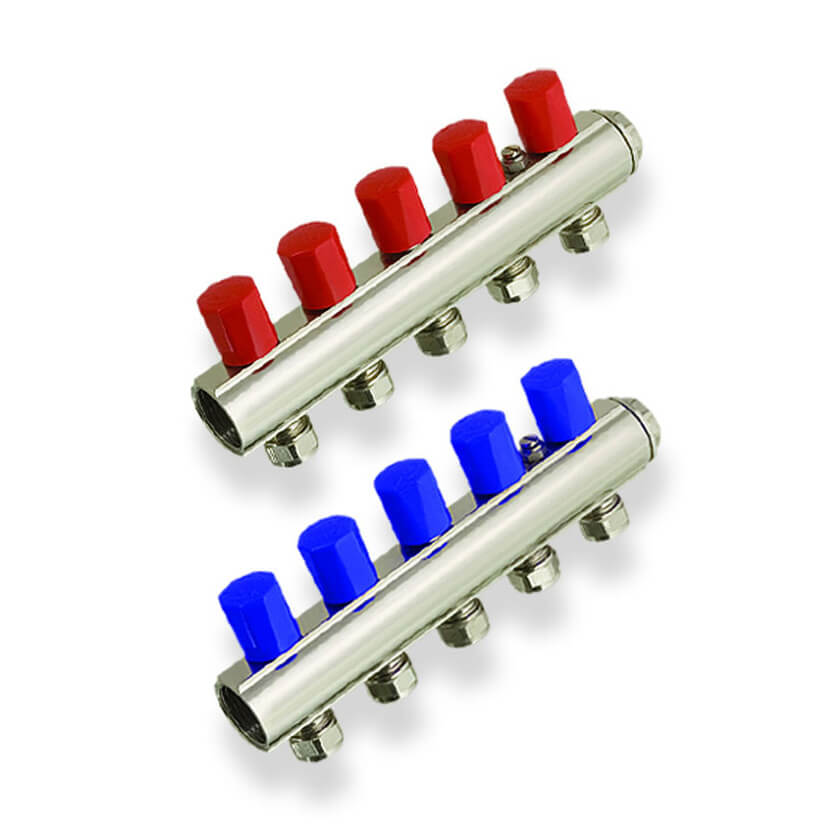

Kendinden Vanalı Kollektörler

Kendinden vanalı kollektörlerde boru hatları ile ilgili herhangi bir ön ayar ( reglaj ) yapılamaz. Otomasyonlu sistemlerde kullanılamaz.

En ucuz çözümdür.

Kollektörler büyük çaplı bir giriş ve küçük çaplı çok sayıda çıkış yapılmasına imkan sağlayan dağıtım elemanıdır.  Daha çok radyatör bağlantı sistemlerinde ve yerden ısıtma sistemlerinde kullanılır.

Vanalı kolektörlerde çıkışlar 16’lık olup, sipariş üzerine 17 mm lik olarak imal edilirler.

Pürjör musluğu dahil değildir.

Rakorlu mini vanalar, kolektör tapası, pürjör musluğu ve kolektör kelepçesi birlikte kullanılarak set oluşturulmuş olur.

Kollektörler merkezi bir yere konulmalıdır.

Teknik anlamda gerekmese bile tesisat sektöründe sıcak hatlarında kırmızı renkli volanlı mini vanalı kolektör gurubu kullanılırken, dönüş hatlarında ise mavi renkli volanlı mini vanalı kolektör gurupları kullanılmaktadır.

KOLLEKTÖR ÇEŞİTLERİ NELERDİR?

Kollektör çapları 3/4”, 1”, 11/4”, 11/2” ölçülerinde, 2 çıkıştan15 çıkışa kadar, her iki tarafı içten dişli veya bir tarafı içten diğer tarafı dıştan dişli olarak üretilmektedir. Kollektör seçimi yapılan hesaplamalarda bulunan kapasiteye ve ihtiyaç olan çıkış miktarına göre yapılmalıdır.

1” ve 11/4” ölçülerindeki kendinden vanalı kollektörler, takım halinde olması itibariyle tesisat aşamasında pek çok kolaylıklar sağlar.

3 çıkışlıdan 15 çıkışlıya kadar ihtiyaca göre tercih edilebilecek seçeneklere sahiptir.

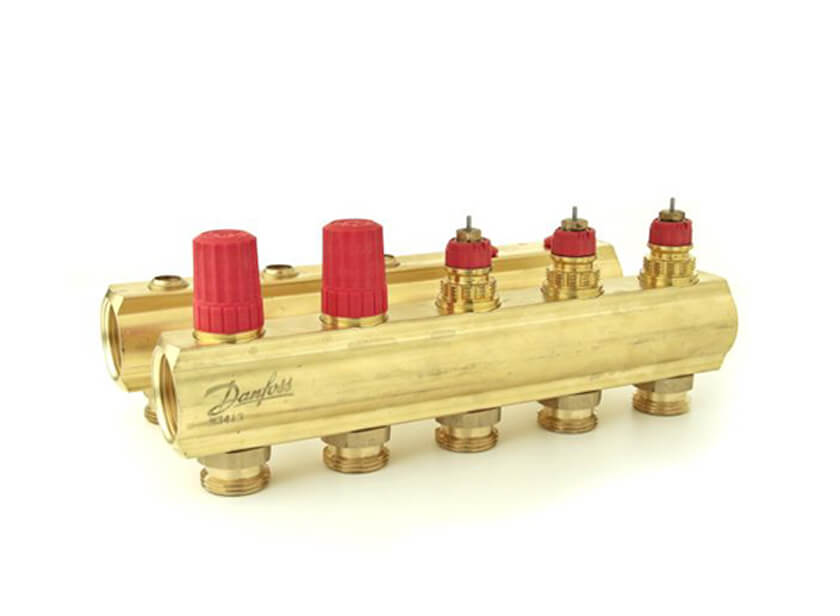

Reglajlı  ( Ön ayarlı ) Otomasyona Uygun Kollektörler

*Otomasyon sistemlerine uygundur.

*Reglaj yapılabilir. Bu tip kollektörler aynı zamanda ön ayarlı kollektör olarak ta bilinir. Boru hatlarında ki direnç farklılıkları bu kollektör grubu ile ayarlanabilir.  Yani boru hattının birisni 50 mt döşerken öbür hattı 90 mt döşeyebilirsiniz.

*Kollektörlerde boru bağlantı rekorları , hava atıcı purjörler ayrıca satın alınır.

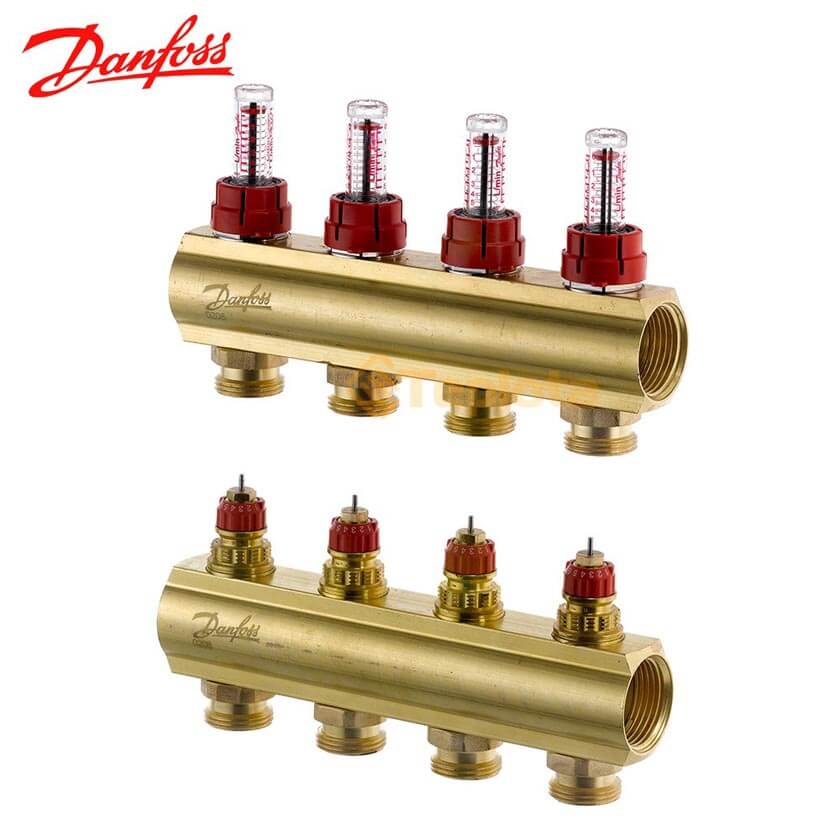

Reglajlı  ( Ön ayarlı ) Debimetreli Otomasyona Uygun Kollektörler

* Otomasyon sistemlerine uygundur.

* Debi miktarı her hat için görülebilir.

* Reglaj yapılabilir. Bu tip kollektörler aynı zamanda ön ayarlı kollektör olarak ta bilinir. Boru hatlarında ki direnç farklılıkları bu kollektör grubu ile ayarlanabilir.  Yani boru hattının birisni 50 mt döşerken öbür hattı 90 mt döşeyebilirsiniz.

* Kollektörlerde boru bağlantı rekorları , hava atıcı purjörler ayrıca satın alınır.

Fiyat Faktörü :

Kollektör seçiminde diğer bir etkendir. Debimetreli otomasyona uygun kollektörler en pahalı borulardır.

Sistem Faktörü :

Kollektörler sistemden beklentilere göre seçilir.

Oda termostatlı sistemlerde muhakkak surette otomasyona uygun kollektörler seçilir.

Her mahale ayrı metrajlarda boru serilecekse reglajlı kollektör seçilmelidir.
