MODPAN Yerden Isıtma Ürünleri

1. MODPAN Yerden ısıtma modülasyon paneli yada diğer adıyla yerden ısıtma straforu firmamızın dizaynı ve imalatıdır.  MODPAN yerden ısıtma straforu yerden ısıtma montajında büyük kolaylıklar sağlamaktadır.

2. MODPAN Kenar Yalıtım Bantı : Yerden ısıtma şapının duvarla ilişkisini kesmek için kullanılır.

3. MODPAN Kollektör Kutusu : DKP saçtan fırın boyalı olarak imal edilir.

4. YERDEN ISITMA U KLİPS : boruların yerden ısıtma straforuna sabitlenmesinde kullanılır.

5. FAN COİL SERVİS KUTUSU : Duvar tipi fan coillerde altyapı borularının toplandığı kutudur.



Yerden Isıtma ürünlerinin tamamını toptan olarak firmamızdan temin edebilirsiniz.

MODPAN Modülasyon Paneli - YERDEN ISITMA PANELİ - ZEMİNDEN ISITMA STROFORU

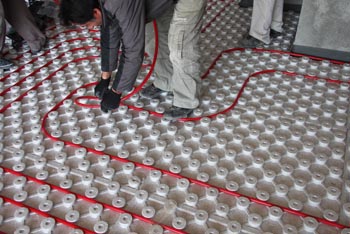

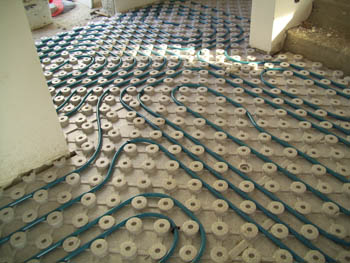

Zemin ısıtma borularının mükemmel olarak döşenebilmesi için gerekli bütün özellikleri taşıyan MODPAN modülasyon panelleri hem sistem ömrünün uzamasına hem de boruların güvenli olarak döşenmesini sağlar.

MODPAN modülasyon panelleri zemin altında iyi bir ısı yalıtımı da sağlamaktadırlar.



Ayrıntılar için : www.modpan.com  sitesini ziyaret ediniz



MODPAN Yerden ısıtma modül panelleri Türk Mühendisliğinin Üstün Bir Ürünüdür.

MODPAN Yerden ısıtma modülasyon panelleri zeminden ısıtma sisteminin en önemli parçalarından biridir.

MODPAN modülasyon panelinin toplam yüksekliği 45 mm.dir.

Modülasyon paneli 93*93*4.5 cm ebatlarında olup her kutuda 14 adet 11.76 m2 net ürün bulunur.

Modpan modülasyon panelleri uzun süren uygulamalar sonucu en iyisi olmak için üretilmiştir. Tamamen Türk Mühendisliğinin üstün bir ürünüdür.





MODPAN modülasyon panelleri iyi bir yerden ısıtma dizaynı yanında iyi bir ısı ve ses yalıtımı sağlar.

MODPAN zeminden ısıtma panellerinin kalınlığı 45 mm.dir. 16 ve 17 mm yerden ısıtma borularının istenen modül aralıklarında döşenmesine imkan sağlamanın yanında alt katlara ısı ve ses kaçışını da önler.

MODPAN modülasyon panelleri montajda büyük zaman kazandırır. Birbirine çok hassas olarak geçerek döşemede bütünlük sağlar.



KONERJİ Müh.Ltd.Şti. MODPAN ürünlerini güvenle taahhütlerinde kullanmaktadır.

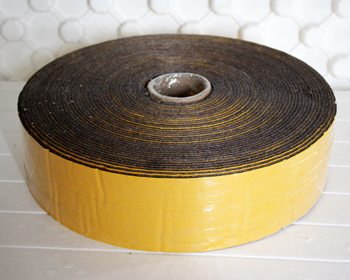

MODPAN Kenar Yalıtım Bantı

Yerden ısıtma sistemlerinde şapın genleşmesinden oluşan gerilmeler kenar yalıtım bantı ile bertaraf edilir.

MODPAN kenar yalıtım bantları kendinden yapışkanlıdır. Uygulaması son derece kolaydır.  5 mm genleşme payı vardır. Toplam yükseklik 100 mm.dir.





MODPAN KENAR YALITIM BANTI YERDEN ISITMANIN GÜVENCESİDİR.



Kenar yalıtım bantları ısınan döşemenin genleşmesinin absorbe edilmesi için kullanılır.

Yerden ısıtma sistemi çalışmaya başladığında beton ve üst döşeme ısınmadan dolayı genleşir ve hacimce büyür . MODPAN genleşme bantalrı bu genleşmeyi üzerine alarak betonun ve üst döşemenin çatlamasının önüne geçer.

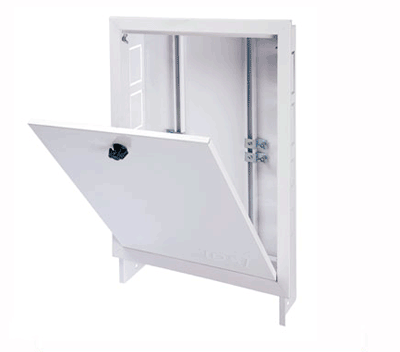

MODPAN KOLLEKTÖR KUTUSU ( DAĞITIM KUTUSU )

Odalara yada mahallere giden ve dönen ısıtma borularının toplandığı kutudur. Yerden ısıtma sisteminde kullanıcının tek görebildiği ve müdahele edebildiği yer bu kutudur.

Dağıtım kutusu genellikle merkez bir noktaya sıva altına monte edilir.



Binanın büyüklüğüne veya kollektör ağız sayısına göre boyutları değişkendir.





MODPAN KOLLEKTÖR KUTULARI SIVA KALINLIĞINA GÖRE AYARLANIR.

Kollektör kutuları sıva kalınlığına göre kapak ayarı yapılacak şekilde imal edilmiştir. Kapaklar 11 cm ile 15 cm arasında ayarlanabilir.

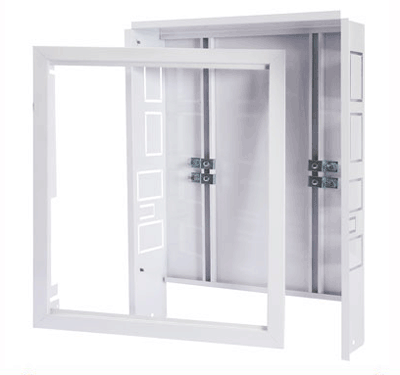

Ana çerçeve kaba inşaatda yerleştirilir. Sıva işleminden sonra ayar çerçevesi ve ana kapak takılır. Böylelikle bitmiş sıva ile kapak tamamen sıfır olarak ayarlanabilir.

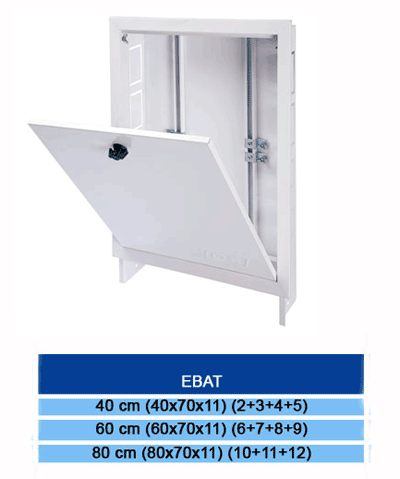

MODPAN YERDEN ISITMA DAĞITIM KUTULARI 3 AYRI MODELDE İMAL EDİLİR



1. 40 CM GENİŞLİK , 70 CM YÜKSEKLİK , 11 CM DERİNLİK

2. 60 CM GENİŞLİK , 70 CM YÜKSEKLİK , 11 CM DERİNLİK

3. 80 CM GENİŞLİK , 70 CM YÜKSEKLİK , 11 CM DERİNLİK



modpan yerden ısıtma şap katkısı

MODPAN Yerden ısıtma şap katkısı



Beton içerisindeki hava kabarcıklarının sürüklenmesine yardımcı katkı maddesi

modpan yerden ısıtma şap katkısı

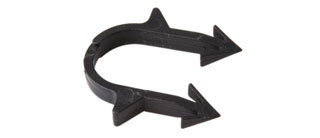

BORU TUTUCU , boru sabitleyici çengel

BORU TUTUCU

Boruların modülasyon paneline sabitlenmesini sağlarlar.

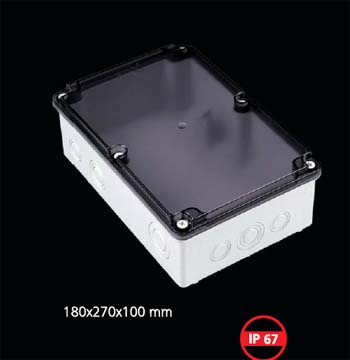

MODPAN DUVAR TİPİ FAN COİL SERVİS KUTUSU



Yerden ısıtma sisteminde ısı pompası kullanılıyor ve serinletme için fan coil cihazı düşünülüyorsa servis kutusu kullanılır.

Servis kutusu duvara gömülür .

Fan coil besleme boruları , drain hat borusu ve elektrik tesisatı kutu içerisine sıva altı olarak döşenir.

Üst şeffaf kapak taklırak altyapı tamamlanır.

Duvar tipi fan coil takılacağı zaman üst kapak sökülür ve bağlantı kolay bir şekilde bağlantı kırma dökme yapılmadan tamamlanır.





MODPAN TERMSOL TERMİK SIVI

Isıtma sistemlerinde korozyon oluşumunu önleyen özel bir sıvıdır.
