Termostatlar

-



Borulu Yerden Isıtma / Döşemeden ısıtma için

Termostatlar



Sulu - Borulu yerden ısıtma termostatları 24 V veya 220 V ile çalışmaktadır. Termostatların üzerinden geçebilecek akım miktarı modeline göre değişmekle birlikte 0,2- 2 A aralığındadır. Bu nedenlerle karbon folyolu yada kablolu zeminden ısıtma da bu tür termostatlar kullanılamaz.

danfoss döşemeden ısıtma için sistem kontrolleri



Borulu-Sulu Yerden Isıtma Termostatları

nexans termostat nexans yerden/tabandan/alttan/döşemeden ısıtma



borulu yerden ısıtma termostatları zeminden 150 veya 160 cm yüksekliğe monte edilir.

Zemin Isıtma Termostat Montajı

Yerden ısıtma sistemlerinde termostatlar zeminden 150 -160 cm yukarı yerleştirilmelidir.Zemin sıcaklığı ölçümü için ısıtma kabloları yanında ikinci bir boru çekilmelidir.Eğer uzak sensörlü termostat kullanılıyorsa termostatın yüksekliğinin önemi yoktur.Yeterli güçte besleme işveren elektrikçisi tarafından çekilir.



Yerden ısıtma otomasyonu için : Sistemin bütün parçalarının birbirlerine uyumlu olması gereklidir. Öncelikle kollektörler termal vana montajına uygun olmalıdır. Termal vana takılamıyorsa kollektörler değiştirilmelidir. Kablolu kumanda için 2*0,75 -5*0,75 mm2 kablolar çekilmiş olmalıdır. Sistemde her kollektör için 1 adet ana kontrolör kullanılır.



       Kablo Bağlantılı Oda Termostatları

sıva üstü borulu yerden ısıtma termostatı

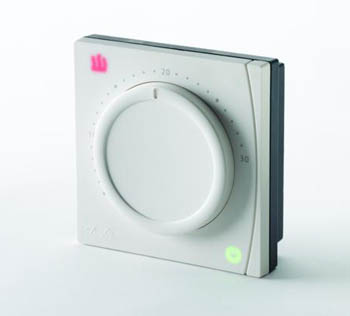

Borulu-sulu yerden ısıtma termostatı

Model Adı : RET 1000 MS

Çıkış : 230 V

Manuel Göstergeli

Made in England

döşemeden ısıtma termostatı



Sıva üstü montajlı dijital göstergeli borulu-sulu döşemeden ısıtma termostatı

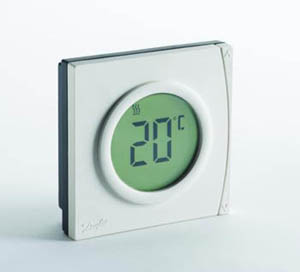

Borulu-sulu yerden ısıtma termostatı

Model Adı : RET 2000 MS

Çıkış : 230 V

Dijital göstergeli

Programsız

Made in England



dijital zeminden ısıtma termostatı



ortam sensörlü yerden ısıtma oda termostatı





Model  Adı : FH WT

Borulu döşemeden ısıtma oda Termostatı

6-30 C ortam ayar sıcaklığı

24 V- 0,2 A

Made in England

Ortam sensörlü borulu yerden ısıtma termostatı



darbe dayanımlı yerden ısıtma termostatı

Darbe Dayanımlı Oda termostatı

6-30 C

24 V-0,2 A

Made in England

darbe dayanımlı oda termostatı



sıva altı yerden ısıtma termostatı

FH-CWT

Sıva Altı döşemeden ısıtma termostatı

5-30 C

Sıva Altı

230 V



sıva altı yerden ısıtma termostatı



dijital göstergeli borulu sistem yerden ısıtma termostatı

FH-CWD

LCD Ekranlı döşemeden ısıtma termostatı

5-30 C

Sıva Altı

230 V



dijital göstergeli oda termostatı
dijital göstergeli programlı oda termostatı

FH-CWT

LCD Ekranlı döşemeden ısıtma termostatı

Program yapılabilir.

5-30 C

Sıva Altı

230 V


ana kontrol Kablolu döşemeden ısıtma kontrölörü

230 V besleme , 230 V 8 çıkışlı kontrol



Ana kontrölör
yerden ısıtma için ana kontröl Kablolu döşemeden ısıtma kontrölörü

230 V besleme , 24 V 10 çıkışlı kontrol

Ana kontrol
otomasyona uygun kollektörler



Otomasyona Uygun Kollektörler

Yerden ısıtma sisteminide oda sıcaklık kontrölü yapılabilmesi için kollektörlerin termal vana takılabilen modelde olması gerekmektedir.

Kollektörler standart olak 2 ile 12 ağız arasında imal edilirler.

otomasyona uyumlu kollektörler
otomasyona uyumlu kollektör grubu



Otomasyona Uygun Kollektörler

Yerden ısıtma sisteminide oda sıcaklık kontrölü yapılabilmesi için kollektörlerin termal vana takılabilen modelde olması gerekmektedir.

Kollektörler standart olak 2 ile 12 ağız arasında imal edilirler.

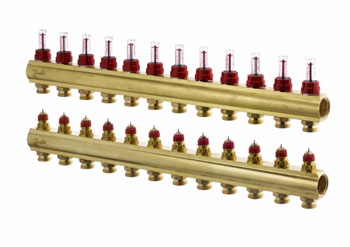

otomasyona uyumlu debimetreli kollektör
termal vana

Termal Vana

230 veya 24 V

NC veya NK

termal vana



          Kablosuz Döşemeden ısıtma termostatları

Kablosuz yerden ısıtma sistem kontrolü için :

- Mahal sayısı , kollektör sayısı , kollektör ağız sayısı , kollektörler arası mesafe , termal vana sayısına ihtiyaç vardır.

kablosuz yerden ısıtma termostatı

CF-RS Model

Kablosuz döşemeden ısıtma termostatı

Standart Model

Ana kontrolörle birlikte çalışır.

kablosuz oda termostatı



dijital göstergeli kablosuz oda termostatı

CF-RD

Göstergeli Kablosuz Oda Termostatı

Ana kontrolörle birlikte çalışır.

dijital göstergeli kablosuz oda termostatı

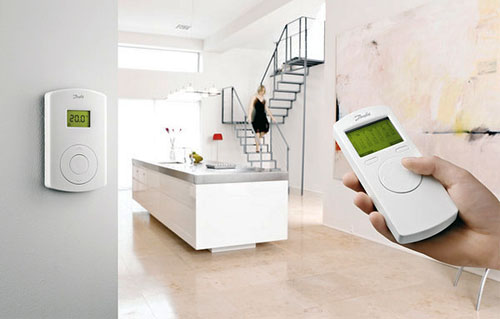

infrared sensörlü kablosuz yerden ısıtma termostatı CF-RF

İnfrared sensörlü kablosuz oda termostatı

ınfrared sensörlü termostat

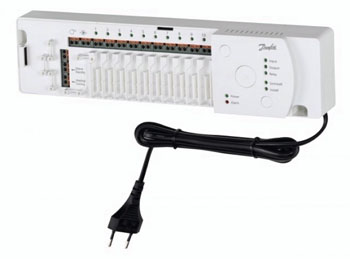

kablosuz oda termostatı için ana kontrol CF-MC-088U0240

Kablosuz Oda Termostatları için ana kontrolör

230 V besleme , 230 V kontrol , 10 çıkışlı

kablosuz termostat için ana kontrol
kablsouz termostat için ana kontrol ünitesi CF-MC-088U0245

Kablosuz Oda Termostatları için ana kontrolör

230 V besleme , 24 V kontrol , 5 çıkışlı

kablosuz oda termostatı için ana kontrol
otomasyona uygun kollektörler



Otomasyona Uygun Kollektörler

Yerden ısıtma sisteminide oda sıcaklık kontrölü yapılabilmesi için kollektörlerin termal vana takılabilen modelde olması gerekmektedir.

Kollektörler standart olak 2 ile 12 ağız arasında imal edilirler.

otomasyona uyumlu kollektör grubu



Otomasyona Uygun Kollektörler

Yerden ısıtma sisteminide oda sıcaklık kontrölü yapılabilmesi için kollektörlerin termal vana takılabilen modelde olması gerekmektedir.

Kollektörler standart olak 2 ile 12 ağız arasında imal edilirler.



otomasyona uyumlu debimetreli kollektör
termal vana

Termal Vana

230 veya 24 V

NC veya NK

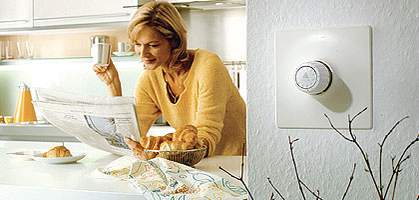

          TEKLİ HATLI DEBİ-SICAKLIK KONTROLÖRÜ
döşemeden ısıtma hat kontrolü

FHVR SET

Duvar bağlantı kutusu , hava tahliyeli dönüş suyu limitleme vanası , ön yüzey kapağı



döşemeden ısıtma hat kontrolü
tekli hat kontrol termostatı

FTC

013G5080

1.Yüzey sensörlü debi sıcaklık kontrolörü , snap-lock bağlantı , 35-70 C

1.Yüzey sensörlü debi sıcaklık kontrolörü , snap-lock bağlantı , 15-50 C


                  Kompakt Karışım Devresi
kompakt karışım devresi



HM-C5 088U0095

FHM-C6 088U0096

FHM-C7 088U0097

FHM-C8 088U0098

FHM-C9 088U0099



Modeller proje bazlı olarak uzman mühendisçe seçilir.

kompakt karışım devresi




yerden ısıtma proje hesaplama için mimari projenizi mail yolu ile bize iletiniz. Sizinde bir projeniz var ise mimari projenizi bize mail ile atınız. Size kısa zamanda en uygun yerden ısıtma sistemini tasarlayıp toplam maliyetinizi mail ile bildiririz.

-

-
